render 10 diplomado 3ds max

REPASO ILUMINACIÓN

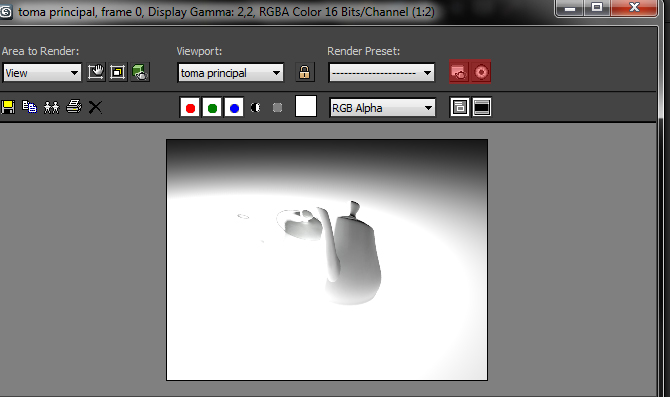

1.-abrimos escenario tetera luz / generamos toma principal / luces / photometric / target light / "si" a control de exposición predeterminado / render

2.-quitamos final gather / imagen precisión "low" / mejoraremos los test renders

3.-seleccionamos la luz / shadow on / ray raced shadow


4.-aplicamos material standard a las tetetras / 2-sided

5.-abrir control de exposición / exposure value 4

6.-seleccionamos luz / shape area shadow / emit light from "formas de luz / rectangle / ajustamos el tamaño del rectángulo / rendering / shadow samples "calidad de sombras" bajar este numero para que los test renders sean mas rápidos

"tip = soft shadow precisión, pestaña render, aumenta la calidad de sombras de todas las luces del escenario"

"tip= customize / unit setup / medidas y system unit setup / deben ser las mismas unidades"

7.-get material / arch & design / chrome / tetera / cambiar posición de la luz / "light shape visible in rendering" / la luz se refleja sobre los objetos

8.-final gather low / fg bounces 1 / aplicar material a piso y esferas de reflexion / image precision medium

9.-render setup / renderer / sampling quality / samples per pixel /  minimun - maximun (análisis de render serrucho) / filter (tipos de filtros de render alta y baja calidad)

10.-spatial constrast / filtros por color / ente menos valor mayor el calculo del filtro

ILUMINACIÓN INTERIOR

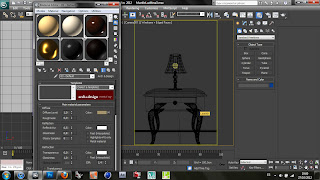

1.-abrir archivo / definir cámara / definir formato de salida

2.-luces / photometric / freelight / ubicar esta en el centro de la lampara

3.-freelight / template / select template (listado de tipos de luces) / 100w buld / shadows on / ray traced shadows / dimming 50%

4.-shape and shadows / sphere / radio 1,8 / shadow samples 16 "test renders"

5.-control de exposición / preset / indoor nighttime / exposure value 8

6.-final gather low / fg bounces 1

7.-generar box / ubicarlo frente al escenario / get material / archiquectural / templates / ideal diffuse / diffuse color amarillo claro / luminance 300 / aplicamos material al box


8.-secundario sobre el box / objects properties / visble to camara / con esto lo hacemos invisible a la cámara

9.-image precision medium / final gather medium / fg bounces 1 / el box con auto-iluminación nos sirve para dejar pareja la luz del escenario

10.-render setup / indirect illumination / initial fg point density (densidad de rayo) = máximo recomendado 1.5 / rays per fg point (cantidad de rayos de luz) = máximo recomendado 250 / interpolate over num. fg points (difuminado de manchas) = máximo recomendado 200

11.-podemos guardar nuestra configuracion de final gather / ventana render / render preset / save preset / guardamos nuestro preset de render / esta se guardara por defecto en la carpeta del proyecto "render preset"

podemos elegir la cantidad de información guardada en nuestro preset

12.-ahora texturizaremos nuestro escenario / primero dejaremos como alambre nuestro box para que no nos moleste en el proceso / seleccionamos box / display / display as box

14.-texturizamos con materiales "arch & design"

 ILUMINACIÓN GLOBAL

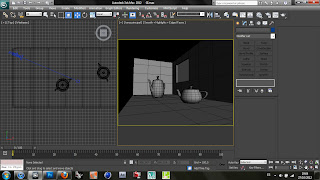

1.-abrimos archivo IG "escenario casa con tetera en el interior" / mental ray motor de render / archivo de salida 800x600

2.-daylight system / final gather off /date, time and location - 10am

3.-final gather medium / fg bounces 1

4.-abrir el control de exposición / preset / indoor daylight / exposure value 12

5.-luces / photometric / mr sky portal / genera un rectángulo, el cual lo adecuamos al tamaño de la ventana del escenario / lleva la luz del exterior al interior de la casa (este posee una dirección de arrastre) / este solo funciona con el skylight o un daylight system

render 9 diplomado 3ds max

DECAIMIENTO DE LUZ

1.-primero dejare el motor de render vray como predeterminado / customize / custom ui / max mental ray / default

2.-si perdemos barras de herramientas en nuestra interfaz de max vamos a / customize / show ui

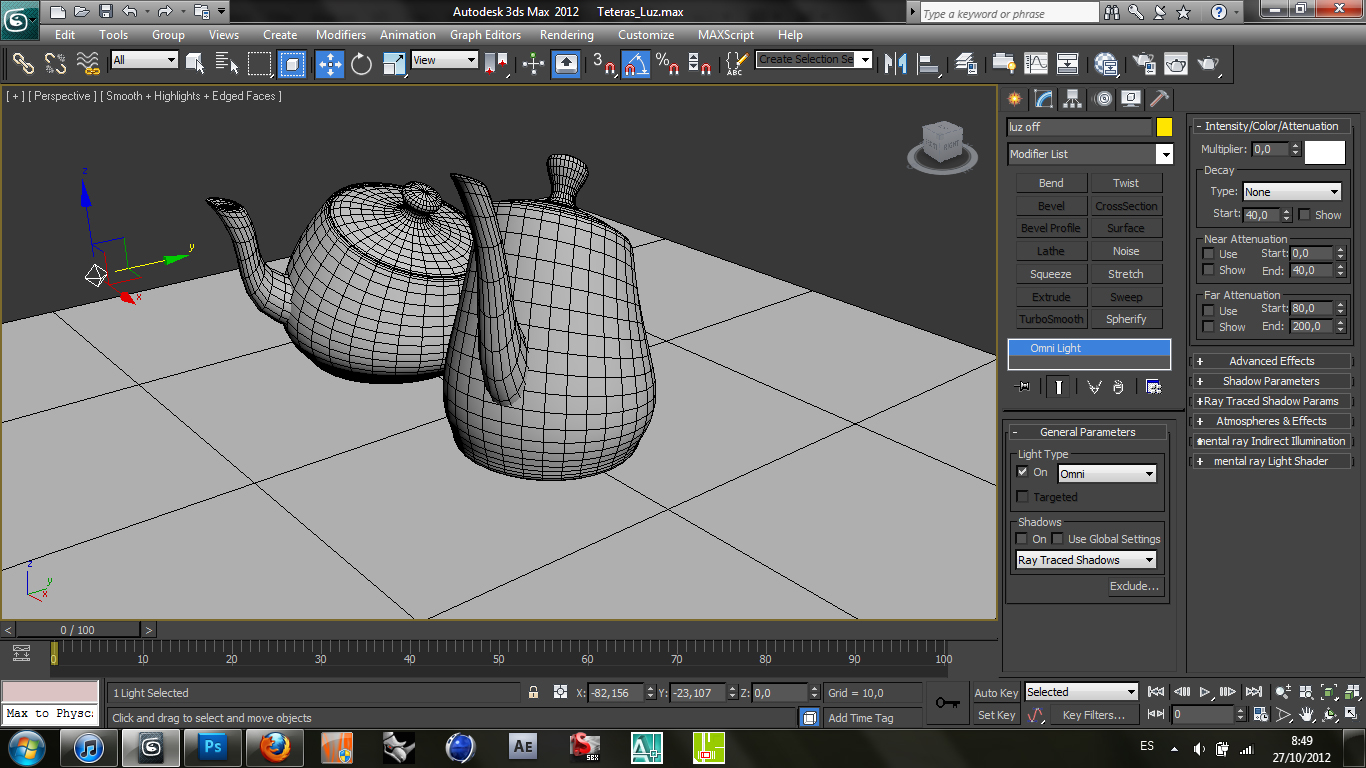

3.-iluminación vía texturas / abrimos archivo "luz tetera" / luz standars omni light / nombre "luz off" intensidad 0 / con esto evitamos cualquier tipo de iluminación por defecto del programa / presionamos "ctrl+L" y podremos visualizar el escenario sin que la luz afecte a este

4.-generamos un box sobre las teteras / generamos una textura "arquitectural" / luminance cd/m2 "aumenta la auto iluminación de la textura" / aplicamos esta textura al box sobre las teteras

5.-con esto logramos iluminación vía textura / aumentamos el final gather a medium / esto aumentara la calidad de las sombras

6.-si aumentamos la luminance de la textura esta aumentara la intensidad de luz / si afectamos la escala del box, también se vera afectado el campo de iluminación de este

7.-si volvemos a nuestros parámetros del comienzo / luminance 5000 / tamaño inicial del box / final gather medium / agregamos un FG bounces a 1 "esto aumentara la iluminación de la escena aumentando en 1 el bote de luz proyectado por nuestro box

8.-si generamos un render y nuestro box esta en escena este aparecerá / para eliminarlo de la escena damos secundario sobre este / object properties / visible to camara

 9.-si variamos la posición del box variara la proyección de luz como la sombra que se proyecta

10.-agregamos checher a nuestro box / diffuse map / agregamos colores / estos se proyectaran a través de la luz "según como se proyecte el box sera la sombra que obtendremos"

11.-geneamos un box para hacer nuestro "estante" / edit poly / generamos connects y extrude, para da el espacio de nuestro estante / generamos tetras las cuales están contenidas en nuestro estante / generamos nuestra omni light "luz off" e intensidad 0 / este sera nuestro escenario base

12.-generamos 2 texturas / standar y arquitectural / arquitectural luminance 2000 color azul claro / seleccionamos la parte superior del estante y agregamos el arquitectutal / "control i" selecciona inverso (todo menos la parte superior del estante) y aplicamos el standar

13.-seleccionamos las teteras / arquitectural / metal polished / aplicamos material a todas estas

14.-final gather medium / fg bounces 1 / render

15.-vamos al diffuse map de nuestro arquitectural / gradient ramp / aplicamos colores y estos se proyectaran a través de la luz

 "tip = para volver a algún encuadre de pantalla modificado shift+Z"

PHOTOMETRIC LIGHT

16.-abrimos nuestro escenario tetera luz / configuramos nuestro encuadre principal / luces photometricas / free light / si al cuadro de texto que nos indique el control de exposición a utilizar / aparece esfera de luz "free light"

17.-nos vamos a enviroment desde la misma ventana render / podemos acceder a enviromeny a render setup

18.-vamos a enviroment / exposure control / exposure value "cantidad de luz que absorve la camara" / exposure value 8

19.-free light / general parameters / light distribution / uniform diffuse / cambia el pivote de esta luz y funciona como un foco (rotar para que afecte a las teteras)

20.-light distribution / spot light "es el simil a una target direct" / photometric web "podemos cargar setup de luz"

21.-intensity/color/attenuation / color / pestaña que nos da opción de tipos de luz existentes (fluorecentes, halogenos, etc)

22.-intensity/color/attenuation / kelvin / color de luz según grados kelvin

23.-dejaremos nuestra free light / intensity/color/attenuation / color / fluorecent white

24.-intensity/color/attenuation / intensity / lm = luces basadas en cantidad de lumenes / cd = luces basadas en cantidad de candelas / lx at = luces basadas según fotometro

25.-dimming / atenuacion todas de la luz (controlador de intensidad por %) / dejaremos este en un 75%

26.-shape/area shadows / tipos de proyección de luz / dejaremos la proyección de tipo "rectangle"

27.-shadows on / tipo de sombra "ray traced shadows" / solo con un ray traced shadows la sombra tomara la forma segun la proyección

28.-shadows on / mental ray shadow map / vamos a pestaña "mental ray shadow map" / map size = pixeles de la sombra / sample range = difuminado de sombras (spinner hiper sensible) / samples = calidad de sombra

29.-configuraremos la free light / posicion donde la sombra sea pequeña / shadow on / mental ray shadow map / light distribution "uniform spherical" / "intensity/color/attenuation" / color fluorecent white / intensity cd / dimming 75% / mental ray shadow map / map size 512 / sample range 0,1 / samples 32


30.-generar luces de relleno / copiar las freelight / cambiar su color / posición / que no proyecten sombras / color d65 iluminant / dimming 25%

31.-traer un material / arch & design / glazed ceramic tiles / textura de ceramicas editable / diffuse color  / pattern setup "configuracion de ceramicas" / horizon-vertical count "repeticion de ceramicas" / color variance "porcentaje de variacion de color" / fade variance "desface de color" / horizon-vertical gap "espesor de separacion de cermicas" / rough "nivel de ruido de la separacion"

32.-vamos al nivel superior de nuestra ceramica / main material parameters / reflectivity "nivel de reflejo" / glosiness "deformacion del reflejo"

33.-aplicamos materiales a nuestras teteras para enriquecer la configuracion y aumentamos la intensidad de luz / rendering / exposure control / exposure value / entre mas bajo sea este numero mayor sera la cantidad de luz
